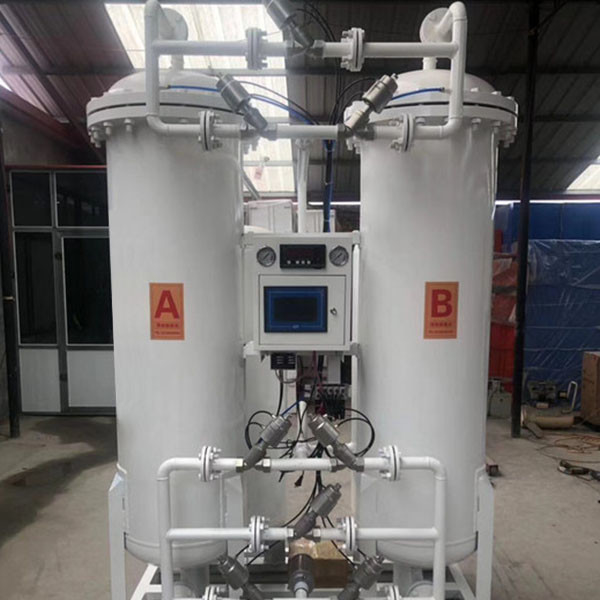

Промышленный генератор кислорода адсорбцией качания давления высокой концентрации
Описание
Генератор кислорода PSA использует чистый обжатый воздух как сырье, сетка цеолита молекулярная как адсорбент, и использует принцип адсорбции качания давления для того чтобы получить кислород на комнатной температуре. Согласно разнице в количестве адсорбцией кислорода и азота в воздухе на поверхности сетки цеолита молекулярной и различных тарифах диффузии кислорода и азота в сетке цеолита молекулярной, открытие и закрывать пневматического клапана проконтролированы programmable регулятором для того чтобы осуществить адсорбцию давления и десорбцию понижения давления. процесс для выполнения разъединения кислорода и азота получить кислород необходимой очищенности.
Параметр
| Модель нет. |
Емкость (Nm3) |
Очищенность |
Давление деятельности |
Потребление воздуха
≥ m3/min
|
Размеры (mm)
L*W*H |
| 93-10 |
10 |
93±3% |
0,8 Адвокатуры |
2,17 |
2500*1300*2100 |
| 93-20 |
20 |
93±3% |
0,8 Адвокатуры |
4,33 |
3200*1700*2200 |
| 93-30 |
30 |
93±3% |
0,8 Адвокатуры |
6,5 |
2800*2200*3200 |
| 93-40 |
40 |
93±3% |
0,8 Адвокатуры |
8,7 |
3000*1300*2400 |
| 93-50 |
50 |
93±3% |
0,8 Адвокатуры |
10,83 |
3100*1300*2400 |
| 93-60 |
60 |
93±3% |
0,8 Адвокатуры |
13 |
3100*1600*2400 |
| 93-70 |
70 |
93±3% |
0,8 Адвокатуры |
15,17 |
2600*2100*2400 |
| 93-80 |
80 |
93±3% |
0,8 Адвокатуры |
17,33 |
2600*2100*2480 |
| 93-90 |
90 |
93±3% |
0,8 Адвокатуры |
19,5 |
2800*2200*3200 |
| 93-100 |
100 |
93±3% |
0,8 Адвокатуры |
21,7 |
2800*2200*3200 |
| 93-120 |
120 |
93±3% |
0,8 Адвокатуры |
26 |
3200*2700*2400 |
| 93-150 |
150 |
93±3% |
0,8 Адвокатуры |
32,5 |
3500*2600*2450 |
| 93-180 |
180 |
93±3% |
0,8 Адвокатуры |
39 |
3500*2600*2450 |
| 93-200 |
200 |
93±3% |
0,8 Адвокатуры |
43,3 |
3500*2600*2450 |
отладка
1. Проверите проводку шкафа контроля, основной для проверки имеет ли линия виртуальное соединение, неправильное соединение или короткое замыкание. После подтверждать что она правильна, поверните на электропитание и проверите приведены в действие ли каждые компонент и аппаратура дальше.
2. Проверите ли электромагнитный пилотный воздух генератора кислорода, как левое всасывание, выравнивание давления, левое всасывание, etc., соответствуйте к пилотному воздуху пневматического клапана правильный, и ли неправильное соединение.
3. Раскройте клапан входя в танк буфера воздуха генератора кислорода для того чтобы позволить воздуху войти танк буфера, и в то же время раскрыть клапан blowdown танка буфера для того чтобы опорожнить танк буфера до тех пор пока не стекутся sundries в танке буфера.
4. Когда давление танка буфера воздуха достигает 0.7~0.8 (0.5-0.6) Mpa, отрегулируйте пилотный клапан уменьшения воздушного давления для того чтобы сделать давление к 0.4Mpa или 0.5Mpa (управлению воздушным движением 0.4Mpa двойника одиночного управления воздушным движением 0.5Mpa).
5. Раскройте клапан вдоха машины кислорода. Раскрывая размер клапана основан на факте что давление танка буфера воздуха о 0.05MPA более высоком чем давление адсорбцией во время нормального функционирования.
6. Отожмите ручную кнопку левого клапана соленоида всасывания генератора кислорода для того чтобы сделать достигаемость 0.8Mpa давления адсорбцией (0.6Mpa) и поддержать давление на период времени. Проверите каждый интерфейс левого танка адсорбцией для того чтобы увидеть если утечка воздуха, и наблюдайте, то discharging ли шумоглушитель. Проверите ли давление левого танка адсорбцией и правых подъемов или падений танка адсорбцией. Если утечка воздуха найдена, то проверка не закрыт ли пневматический клапан плотно или вставлен путем сваривать шлак. Проверите выравнивание давления таким же образом, и правую адсорбцию.
7. Включите выключатель генератора кислорода. С адсорбции газу в башне адсорбцией нужно быть замененным когда он как раз повернут дальше, клапан входя в бак для хранения кислорода не должен быть раскрыт в настоящее время, и позволил циклу работы башни адсорбцией генератора кислорода для 2-3 циклов, и после этого медленно раскрывает клапан продукции газа кислорода, и раскрывает его как можно небольшой для того чтобы позволить чистому кислороду войти бак для хранения кислорода. В то же время, раскройте клапан blowdown танка буфера для того чтобы опорожнить его, и стеките sundries в танке буфера.
8. Раскройте генератор кислорода backflush клапан.
9. После того как давление бака с кислородом достигает 0,6 Mpa | 0,7 Mpa (0.4Mpa-0.5Mpa), отрегулируйте клапан уменьшения давления кислорода для того чтобы сделать давление выхода достигните значение потребителя необходимое.
10. Раскройте уравновешивающий клапан и проконтролируйте выравнивая разницу в давления между 0.05MPA-0.1MPA. (Если давление выравнено от левой башни к правой башне, то выравненное давление левой башни = давление левой башни - давление адсорбцией когда завершено выравнивание давления левой башни, и давление выравнивания правой башни = давление когда завершено выравнивание давления правой башни)
11. Повторно отрегулируйте уравновешивающий клапан давления и клапан вдоха до давления адсорбцией и давления давления выравнивая не будет соотвествовать в то же время.
12. Медленно раскройте клапан пробуя порта метра кислорода, и том кислорода проконтролирован на 300-500 ml. Если никакой измеритель прокачки, то вы можете чувствовать том кислорода с задней частью вашей руки, и вы можете чувствовать небольшое количество выдувания воздухом через заднюю часть вашей руки.
13. После того как шаг запуска продукции кислорода будет завершен, очищенность медленно поднимет для достижения цели контракта.
